什么是功放的1dB压缩点，有何意义？
1dB压缩点的作用是用来衡量信号在连续变化过程中增益的稳定程度，是衡量线性度的重要指标。列如：某rf功放的1dB压缩点P1dB=10dBm，Gain=10dB.当输入-10dBm信号时输出是0dBm，当输入连续增加，输出也随之连续增加，当输出为10dBm是，输入信号已经增大到1dBm。即增益不是绝对线性。我们通常认为，输出信号小于1dB压缩点时其增益是连续的。当然，过了1dB压缩点并不是说输入信号增加，输出就不再增加，只是增益的线性度将急剧恶化。
IP1dB=x1，放大器输入值；
OP1dB=y3，输入为x1的情况下放大器输出值；
Gain=y3-y2，输入为x1的情况下放大器的增益值；
从图中曲线可以看出，b（x1, y2）点在直线y=x上，所以有y2=x1。
OP1dB= IP1dB + Gain + 1dB；
即输出 = 输入 + 增益 + 1dB；
测量IP1dB的时候，需要不断调整输入，直到满足上面两个公式，就得到了输入1dB压缩点（IP1dB）和输出1dB压缩点（OP1dB）；
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.rfask.net/data/attach/logo/logo.png', '推荐 yongliang 的问题《什么是功放的1dB压缩点？》','https://www.rfask.net/q-773.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
1dB压缩点的作用是用来衡量信号在连续变化过程中增益的稳定程度，是衡量线性度的重要指标。列如：某rf功放的1dB压缩点P1dB=10dBm，Gain=10dB.当输入-10dBm信号时输出是0dBm，当输入连续增加，输出也随之连续增加，当输出为10dBm是，输入信号已经增大到1dBm。即增益不是绝对线性。我们通常认为，输出信号小于1dB压缩点时其增益是连续的。当然，过了1dB压缩点并不是说输入信号增加，输出就不再增加，只是增益的线性度将急剧恶化。
1dB压缩的计算和测量
IP1dB=x1，放大器输入值；
OP1dB=y3，输入为x1的情况下放大器输出值；
Gain=y3-y2，输入为x1的情况下放大器的增益值；

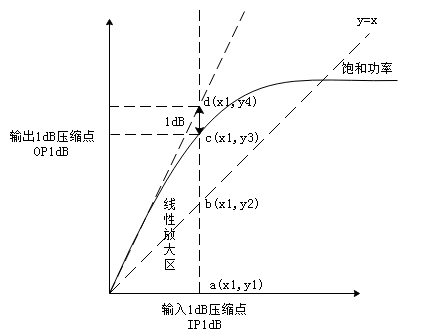

从图中曲线可以看出，b（x1, y2）点在直线y=x上，所以有y2=x1。
OP1dB= IP1dB + Gain + 1dB；
即输出 = 输入 + 增益 + 1dB；
测量IP1dB的时候，需要不断调整输入，直到满足上面两个公式，就得到了输入1dB压缩点（IP1dB）和输出1dB压缩点（OP1dB）；
