ADS是不能进行单端口的群时延优化吗?(电路和加载的S1P都设置成了单端)
把goal的设置也发出来看看
也没啥,就是让两部分拟合上。是不是因为群时延是根据导入的S参数文件进行计算的,这种后面算出来的参数不能参与优化呢?因为仿真的时候,两个群时延都出来了。不过按理说,都有数据了却没办法拟合,感觉挺伤。
尝试下这俩办法:
1、goal里面的freq min和freq max都把单位“GHz”加上;
2、目标变量的名称是否准确,好像多了个下划线;
只要在SP求解器中勾选了“group delay”,就已经生成了相应结果,不存在“后面计算出来的参数结果”这一说法;
都试试吧

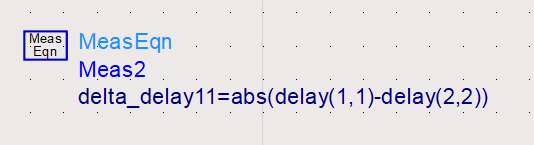

关于那个表达式,原先在拟合的时候没用我把它删了,后面您来追问我再编辑的,我看了下,设置上名称是对上的没问题。
频率加上单位也没用,还是不行。????
最多设置5个标签!
付费偷看金额在0.1-10元之间

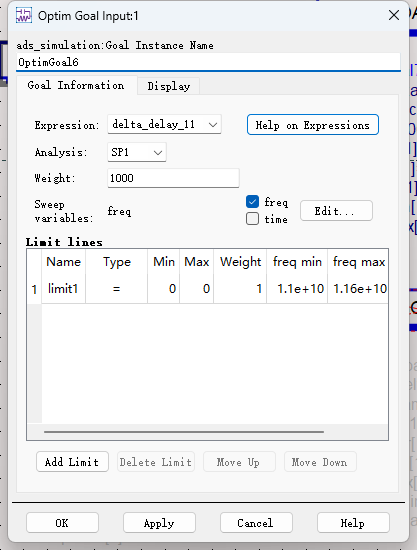

把goal的设置也发出来看看
作者追问:2024-01-31 10:07

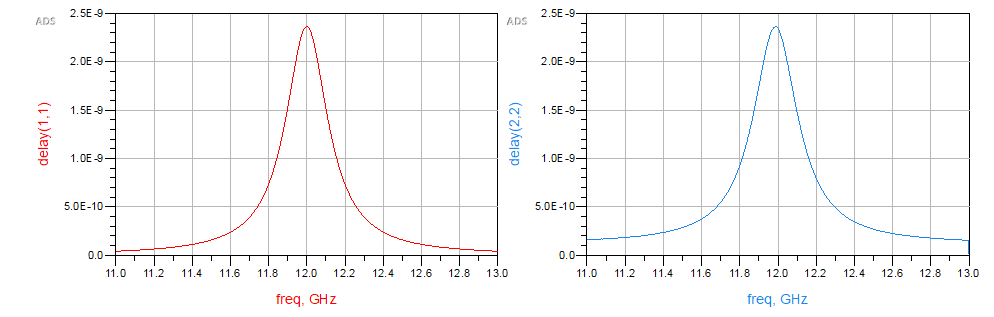

也没啥,就是让两部分拟合上。是不是因为群时延是根据导入的S参数文件进行计算的,这种后面算出来的参数不能参与优化呢?因为仿真的时候,两个群时延都出来了。不过按理说,都有数据了却没办法拟合,感觉挺伤。
答主追加回答: 2024-01-31 12:57
尝试下这俩办法:
1、goal里面的freq min和freq max都把单位“GHz”加上;
2、目标变量的名称是否准确,好像多了个下划线;
只要在SP求解器中勾选了“group delay”,就已经生成了相应结果,不存在“后面计算出来的参数结果”这一说法;
都试试吧
作者追问:2024-02-01 08:15
关于那个表达式,原先在拟合的时候没用我把它删了,后面您来追问我再编辑的,我看了下,设置上名称是对上的没问题。
频率加上单位也没用,还是不行。????
